Вот есть:

Zennio KNX J-2Y (St)H 2x2x0.80 mm 300V LH Eca

и

Кабель шины данных KNX Belden Y(ST)Y 2x2x0.8 (20AWG)

а в чём есть разница?

от

1 Ответ

+1 голос

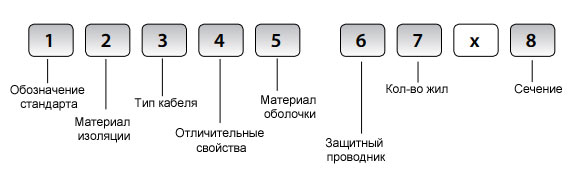

Маркировка всё расскажет.

1. Zennio KNX J-2Y (St)H 2x2x0.80 mm 300V LH Eca

Маркировка кабеля Zennio KNX J-2Y (St)H 2x2x0.80 mm 300V LH Eca расшифровывается следующим образом:

KNX: Обозначение соответствия стандарту KNX, что означает, что кабель предназначен для использования в системах умного дома KNX.

J-2Y (St)H: Это тип кабеля, где каждая пара проводов имеет экранирование (обозначено буквами Y), а между парами также есть экран (обозначено буквами St). Буква H указывает на наличие гофрированной оболочки для дополнительной защиты кабеля.

2x2x0.80 mm: Это указывает на количество пар проводов в кабеле (2 пары), количество проводов в каждой паре (2 провода), и диаметр проводов (0.80 мм).

300V: Это обозначает номинальное напряжение изоляции кабеля, равное 300 вольт.

LH: Это обозначение низкого дымо- и газовыделения кабеля при горении.

Eca: Это класс горючести кабеля, обозначающий, что кабель относится к категории средней горючести.

2. Belden KNX Y(St)Y 2x2x0.8 (20AWG)

Маркировка кабеля Belden KNX Y(St)Y 2x2x0.8 (20AWG) расшифровывается следующим образом:

KNX: Обозначение соответствия стандарту KNX, что означает, что кабель предназначен для использования в системах умного дома KNX.

Y(St)Y: Это тип кабеля, где каждая пара проводов имеет экранирование (обозначено буквами Y), а между парами также есть экран (обозначено буквами St).

2x2x0.8: Это указывает на количество пар проводов в кабеле (2 пары), количество проводов в каждой паре (2 провода), и диаметр проводов (0.8 мм).

20AWG: Это американская маркировка, обозначающая диаметр проводов в американской мере длины (20AWG соответствует приблизительно 0.8 мм).


В итоге, чём схожи: стандарт один, сечение одно, количество проводников одинаково, экран из фольги у обоих, цвет зелёный.

И всё же, различие: материал изоляции ( 2Y и Y ), а ещё у Zennio материалы, не содержащие галогена, а кто-то знает про галоген?))))

Если в вашем проекте указан Брендированный кабель, то проектировщик может указать список альтернативного оборудования, возможно это и должно быть указано в техническом задании к созданию проектной документации.

Это правда: Инсталляция KNX работает на любом кабеле сертифицированном по стандарту KNX.


Выбор кабеля

При выборе кабеля для системы KNX, следует обратить внимание на следующие важные особенности:
  1. Тип кабеля: Убедитесь, что кабель предназначен для использования в системах KNX. Обозначение "KNX" на кабеле указывает на его соответствие стандарту KNX.
  2. Количество и тип пар проводов: Проверьте количество пар проводов в кабеле и тип экранирования. Кабели KNX часто имеют две пары проводов с экранированием каждой пары и между парами.
  3. Диаметр проводов: Важно учитывать диаметр проводов, так как он может влиять на проходимость кабеля в каналах и трубах.
  4. Номинальное напряжение и класс горючести: Проверьте номинальное напряжение изоляции кабеля и его класс горючести, чтобы удостовериться, что кабель соответствует требованиям вашей системы и безопасности.
  5. Защита от помех: Обратите внимание на степень защиты от внешних помех и электромагнитных воздействий.
  6. Длина и допустимое расстояние: Убедитесь, что кабель подходит для нужной длины и соответствует допустимым расстояниям передачи данных в системе KNX.
  7. Сертификация и соответствие стандартам: Проверьте, что кабель имеет соответствующую сертификацию и соответствует международным и региональным стандартам.
  8. Устойчивость к экстремальным условиям: Учитывайте окружающую среду, в которой будет использоваться кабель, и убедитесь, что он устойчив к температурным изменениям, влажности и другим факторам.
  9. Производитель: Выбирайте кабели от надежных производителей, чтобы быть уверенным в их качестве и надежности.
  10. Гарантия: Узнайте о гарантийных условиях кабеля, чтобы быть уверенным в его долговечности и поддержке.

Аналоги кабеля KNX/EIB других производителей:

  • Belden кабель KNX/EIB 2x2x0,8 / Артикул: YE00820 YE00819 YE00905 YE00906 / Германия
  • Zennio кабель KNX/EIB 2x2x0,8 - HF 300V / Артикул: 9900014 / Испания
  • VOKA Vogtlandisches Kabelwerk GmbH Кабель Bus cable J-Y(St) Yh 2 x 2 x 0,8 Bus cable J-H(St) Hh 2 x 2 x 0,8 EIB-Bus LSOH J-2Y (St)H 2x2x0,8 Bus cable J-Y(St) Yh 1 x 2 x 0,8 Bus cable J-H(St) Hh 1 x 2 x 0,8 EIB-Bus LSOH J-2Y (St)H 1x2x0,8 (Германия)
  • Hager кабель KNX 2x2x0,8 арт TG018 TG019 (Германия)
  • VIMAR KNX кабель арт 01890 .E 2x2x0,8 (Италия)
  • FS Cables кабель KNX 2x2x0,8 арт 31000502H (Англия)
  • Novkabel, J-Y(ST)Y 2х2х0,8 кабель KNX (Сербия)
  • HDL bus кабель KNX 2x2x0,8 (Китай)
  • Kabeltec кабель KNX 207020080H 207020080 2x2x0,8 KNX EIB (Германия)
  • STRUCTURED CABLE PRODUCTS INC. (“SCP”) KNX/EIB FieldBus Cable 2P 0.8mm PE/LSOH EIB-BUS-2X2-LSZH Кабель для шины EIB/KNX (Китай США)
  • Woertz AG Кабель Woertz combi 49945 5G2,5mm² + 2x1,5mm² (PVC) 49946 5G2,5mm² + 2x1,5mm² (halogen free) Woertz data 49949 2x1,5mm² (PVC) 49948 2x1,5mm² (halogen free) (Германия)
  • Flexible & Specialist Cables (Caplink Ltd) Кабель FSC KNX Cable 2 Pair 0,8 mm - 31000502H FSC KNX Cable 2 Pair 0,8 mm Armoured – 31000502A FSC KNX Cable 2 Pair 0,8 mm Duct Grade – 31000502D FSC KNX Cable 2 Pair 0,8 mm White Jacket – 31000502H04 FSC KNX Cable 1 Pair 0,8 mm – 31000501H FSC KNX 2 Pair 0,8 mm LU Approved – 31000502HLU
  • Qing Cables Limited Кабель KNX 2x2x0.8mm LSZH KNX 1x2x0.8mm LSZH
  • Belcom Cables Ltd Кабель EIB LSZH FireFighter 2x2x0.8 J- 2Y(St)H - 2101Q08S44 EIB LSZH FireFighter 1x2x0.8 J- 2Y(St)H - 2101P08S44 EIB LSZH FireFighter 2x2x0.8 J- 2Y(St)H White - 2101Q08S44-10 EIB LSZH FireFighter 2x2x0.8 J- 2Y(St)H Duct Grade - 22101Q08S44 EIB/KNX LSZH/SWNLSZH DataGuard 2x2xO.8J- 2Y(St)HSWAH Black - 142101Q08S44
  • Italcond Кабель KNX EIB IYSTY 1x2x0.8 KNX EIB IYSTY 2x2x0.8 KNX EIB IHSTH 1x2x0.8 LSZH KNX EIB IHSTH 2x2x0.8 LSZH
  • Wieland Electric GmbH Кабель gesisNRG BASIC 5G2,5 + 2x1,5 PVC gesisNRG BASIC 5G2,5 + 2x1,5 LSOH gesisNRG BASIC 5G4 + 2x1,5 LSOH
  • BETA CAVI Кабель KNX 1280 E 1x2x0,80 (one pair) Class Eca KNX 2280 E 2x2x0,80 (two pairs) Class Eca
  • Draka Norsk Kabel AS. Кабель Knx Bus Cable Kabelbedrijven Draka Кабель Dracoda mb 2802
  • Dätwyler Kabel+Systeme Кабель Ecobus Data – R FR/LSOH Bus Cable J-Y(St)Yh 2x2 x0,8 mm Bus Cable J-H(St)Hh 2x2x0,8 mm
  • Leoni Kerpen GmbH Кабель FB-H(St)H 2 x 2 x 0.8 mm Ф
  • Nexans SA Кабель EIB-H(ST)H 2P0.8B GN EIB-BUS Y(ST) 2P0.8B GN EIB-BUS Y(ST) Y UNITRON EIB-INSTABUS Y(ST)Y EIB-Y(ST)Y 2x2x0.8 mm
  • Tunisie Cables (Site de Bizerte) Кабель EIB J-Y(St) Y 2x2x0,8 EIB J-H(St) H 2x2x0,8
  • Eco.tel. S.r.l. Кабель YCYM 2x2x0.8 bus
  • La Triveneta Cavi s.p.a. Кабель YCY Busleitung (master product) YCY Busleitung 2x2x0.8 (green coloured)
  • Prysmian Kabelwerk Lynen GmbH & Co. KG Кабель L-Y(ST)Y 2x2x0.8 mm
  • CEAM CAVI SPECIALI SPA Кабель NETBUS EIB J-2Y(St)Y 1x4x0,8mm NETBUS EIB H J-2Y(St)H 1x4x0,8mm NETBUS EIB J-2Y(St)Y 1x2x0,8mm NETBUS EIB H J-2Y(St)H 1x2x0,8mm
  • BERICA CAVI S.p.a Кабель Y(ST)Y EIB BUS H(ST)H EIB BUS
  • B-CABLES Кабель YCYM 1x4x0,8 (2x2x0,8) Cca s3d2a3 HCHM 1x4x0,8 (2x2x0,8) B2ca s1d1a1

Если кто знает ещё альтернативные варианты, то дополните и пожалуйста указывайте полное название по технической спецификации кабеля (см. как выше это сделано).
